Emitter Assembly Pulse Oximetry Sensors - ELM-4000 Series

?? Dual Drive
? Lead Frame Construction
? Pulse Oximetry Component
? Clear Epoxy
? Low Cost
? 660 nm ±3 nm Peak Wavelength Red LED
? Three IR Wavelength Choices

  • Model Number: ELM-4000 Series
  • Data Sheet: Date Sheet File
Quantity:
- +

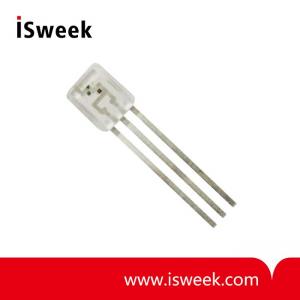

  • Emitter Assembly Pulse Oximetry Sensors

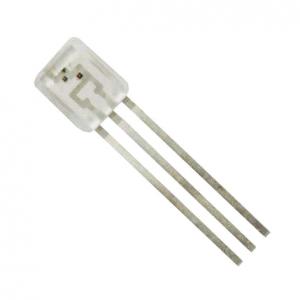

  • Emitter Assembly Pulse Oximetry Sensors
Mouse over image to zoom
Share:

Product Specification

MEAS Emitter Assembly
ELM-4000 Series
Photo Optic Sensor

? Dual Drive
? Lead Frame Construction
? Pulse Oximetry Component
? Clear Epoxy


The ELM-4000 Series Emitter Assemblies are specially designed for medical applications where selection of peak wavelength is a key requirement. Emission source material is GaAIAs in conjunction with GaAIP complete with clear epoxy lens.


Emitter Assembly ELM-4000 Series Pulse Oximetry Sensor Features
? Low Cost
? 660 nm ±3 nm Peak Wavelength Red LED
? Three IR Wavelength Choices
? Dual Drive


Emitter Assembly ELM-4000 Series Pulse Oximetry Sensor Applications
? Pulse Oximetry
? Finger/Ear Probes
? Disposable Strip or Butterfly


Emitter Assembly ELM-4000 Series Pulse Oximetry Sensor Specifications

RED 660nm
Parameter @ 25oC Symbol Conditions Min. Typ. Max. Unit
Forward Voltage Vf If=20mA
1.85 2.3 V
Reverse Voltage VBr Ibr=10μA 3

V
Reverse Current Ir Vr=3V

100 μA
Radiated Power Po If=20mA
1
mW
Peak Wavelength λp If=20mA 657 660 663 nm







INFRARED 880nm (ELM-4001)
Forward Voltage Vf If=20mA

1.5 V
Reverse Voltage VBr Ibr=10μA 3

V
Peak Wavelength λp If=20mA 870 880 890 nm
Spectral Bandwidth λΔ If=20mA
60 80 nm
Radiated Power Po If=20mA 0.6 1
mW







INFRARED 940nm (ELM-4002)
Forward Voltage Vf If=20mA
1.2 1.4 V
Reverse Voltage VBr Ibr=10μA 5

V
Peak Wavelength λp If=20mA 930 940 950 nm
Spectral Bandwidth λΔ If=20mA
45
nm
Radiated Power Po If=20mA ≥0.6 1
mW







INFRARED 905nm (ELM-4003)
Forward Voltage Vf If=20mA
1.2 1.4 V
Reverse Voltage VBr Ibr=10μA 5

V
Peak Wavelength λp If=20mA 900 905 910 nm
Spectral Bandwidth λΔ If=20mA
70
nm
Radiated Power Po If=20mA 0.6 1
mW


Emitter Assembly ELM-4000 Series Pulse Oximetry Sensor Ordering Information:

Description Part Number
Emitter Assembly; Lead Frame; 660nm/880nm ELM-4001
Emitter Assembly; Lead Frame; 660nm/940nm ELM-4002
Emitter Assembly; Lead Frame; 660nm/905nm ELM-4003
